Visita a Taller Artóla

Este taller consiste en un taller mecánico privado que trabaja por contrato con múltiples empresas tanto nacionales como internacionales muy reconocidas.

Por ejemplo:

• Hologic Surgical Products
• Bimbo
• Unilever
• Mejitos
• Aeropuerto de Liberia

Es un taller relativamente pequeño en donde cuentan con varias máquinas herramientas distintas tanto maquinas convencionales manuales como máquinas CNC (control numérico por computadora).

Las maquinas herramientas se utilizan para moldear metales, y para la fabricación de productos de ebanistería y carpintería por ejemplo.

El taller cuenta con varios tonos convencionales manuales

De 4 a 5 fresadoras

 4 taladros aproximadamente

 sierras industriales

 6 máquinas CNC.

Q tiene una computadora con un programa que realiza el diseño por si solo:

Asi se ve el diseño en la pantalla del computador:

 Y por medio del torno realiza la pieza con una presicion impresionante:

Maquinas Herramientas

Son un tipo de máquinas que se usan para darle forma a materiales sólidos como metales. Se puede realizar por:

·         Arranque de viruta

·         Estampado

·         Corte

Existen las maquinas herramientas manuales o automáticas (CNC) que realizan los mismos movimientos varias veces con la misma precisión.

Máquinas Convencionales:

Torno: Es la herramienta más antigua y es una máquina que funciona por corte, la pieza gira varias veces hasta ir gastando la pieza

Taladros: Es junto al torno una de las más antiguas, donde la pieza se sujeta para ser perforada, son instrumentos muy precisos y giran a grandes velocidades.

Fresadora: Son máquinas muy complejas, en las que la herramienta gira y la pieza permanece fija. Trabaja en las direcciones X, Y, Z.

Pulidora: Trabaja con un disco abrasivo  que va gastando el material de la pieza a trabajar. Se utiliza para acabados de precisión por su

De vaivén:



Perfiladora: Se usa para obtención de superficies lisas. La pieza permanece fija y  la cuchilla tiene movimientos de vaivén que desgastan la pieza.

Cepilladora: La pieza es la que se mueve. Permite realizar superficies lisas y diferentes cortes.

Sierras: De vaivén, circulares o de banda. Es la hoja de corte la que gira y la pieza fija que se acerca a la herramienta.

Pruebas de Dureza

Prueba de Dureza Brinell

Prueba de dureza por penetración por medio de maquinas calibradas que ejercen fuerza en un balín de acero, encima de un material especifico al que se le desea someter la prueba, se lee midiendo el diámetro del hueco que deja el balín una vez retirada la fuerza.

Aparatos y Equipo

Maquina: Es una maquina donde se pone el material que se desea someter a prueba y esta le pasa una fuerza por medio del balín.

Penetrador: El balín estándar debe ser de 10 mm de diámetro con una desviación de este valor no mayor de 0.005mm en el diámetro.

Procedimiento

Magnitud de la Carga: La carga para la prueba estándar es de 3000kgf, 1500kgf o 500kgf. Y la carga que el diámetro de la huella este entre 2.5 a 6.00 mm.

Aplicación de la carga: Debe aplicarse lenta y uniformemente, por un tiempo de 10 s a 15 s excepto para ciertos metales blandos (suaves.)

Prueba de Dureza Rockwell

Prueba que mide el grado de penetración dentro de un metal  por un diamante u otro material duro que sea aplicado bajo una carga.

Numero de Dureza Rockwell: Es un número obtenido por la profundidad de la huella que deja el objeto penetrante.

Penetradores

Penetrador de Diamante: Este tipo de penetrador debe emplearse en pruebas de dureza para las escalas A, C y D.

Penetrador Esférico de Acero: Este tipo de penetrador debe emplearse en los ensayos de dureza para las escalas B, E Y F.

Procedimiento

Aplicación de la Carga Mayor: Debe aplicarse la carga mayor accionando la palanca de operación sin impacto y dejando que gire libremente. Se retira la carga mayor llevando la palanca

.

Prueba de Dureza Vickers

En esta prueba se emplea como cuerpo de penetración una pirámide cuadrangular de diamante, con durezas superiores a 500 HB.

Procedimiento

Magnitud de la Prueba: Pueden usarse cargas de prueba desde 1.96 N
hasta 980.7 N

Aplicación de la Carga de Prueba: La carga de prueba debe aplicarse y retirarse suavemente sin golpes o vibraciones por 10 a 15 segundos.

Prueba de Dureza Knoop

Mide la dureza en valores de escala absolutas, y se valoran con la profundidad de señales grabadas sobre un mineral mediante un utensilio con una punta de diamante al que se le ejerce una fuerza estándar.



Polímeros

Un polímero es una sustancia formada por macromoléculas, y estas están formadas por la unión de otras moléculas aun más pequeñas llamadas monómeros.

Ejemplos de polímeros naturales: El almidón, la celulosa, la seda y el ADN.

Ejemplos de polímeros sintéticos: El nailon, el polietileno y la baquelita.

Propiedades

Eléctricas: Los polímeros industriales son malos conductores eléctricos se utilizan como materiales aislantes.

Físicas: Cuando hay temperaturas bajas los polímeros se vuelven duros, esto se debe a la perdida de movimiento relativo entre las cadenas del material.

Mecánicas: Dependiendo de los niveles de tension aplicadas, los polimeros presentan varios tipos de respuesta, como: elasticidad, viscoelasticidad, flujo plástico y fractura.



Clasificación:

• Polímeros naturales: Existen en la naturaleza, inclusive las biomoléculas que forman los seres vivos son macromoléculas poliméricas.
• Polímeros semisintéticos: Se obtienen por transformación de polímeros naturales.
• Polímeros sintéticos: Muchos polímeros se obtienen industrialmente a partir de los monómeros.

Según su composición química

• Polímeros orgánicos: Posee en la cadena principal átomos de carbono.
• Polímeros orgánicos vinílicos: La cadena principal de sus moléculas está formada exclusivamente por átomos de carbono.

Aplicaciones en la Industria Mecánica

En la industria metal mecánica se encuentran maquinaria las cuales está fabricadas con  metálicos, pero también poseen partes de materiales polímeros como por ejemplo en los tableros de control, o en los botones de encendido. Dentro de dichas maquinas se mencionarán algunas como lo son: afiladoras, cizallas, cepillos, dobladoras de láminas, fresadora horizontal-vertical, prensas de fricción, tomos, punzonadoras, taladros, etc.

En la industrial metal mecánica los materiales metálicos y polímeros predominan en la fabricación de maquinas, y estas máquinas son usadas para la fabricación de herramientas: tornillos, piezas de metal, tuercas,etc.

Visita al pedregal (Belén)

Actualmente en la planta de Belén, el Pedregal no tiene permisos municipales para la explotacion de canteras solo cuenta con explotacion de piedas de rio. En la imagen observamos los quebradores que se encuentran en el lugar. Donde se saca piedra del rio Virilla (pasa a la par del terreno) y se produce arena y piedrilla. Actualmente solo en la planta de Nicoya se produce concreto (el cemento se lo compran a CEMEX o a Holcim) y en Belén, Barranca, San Carlos y Turrucares se produce block .

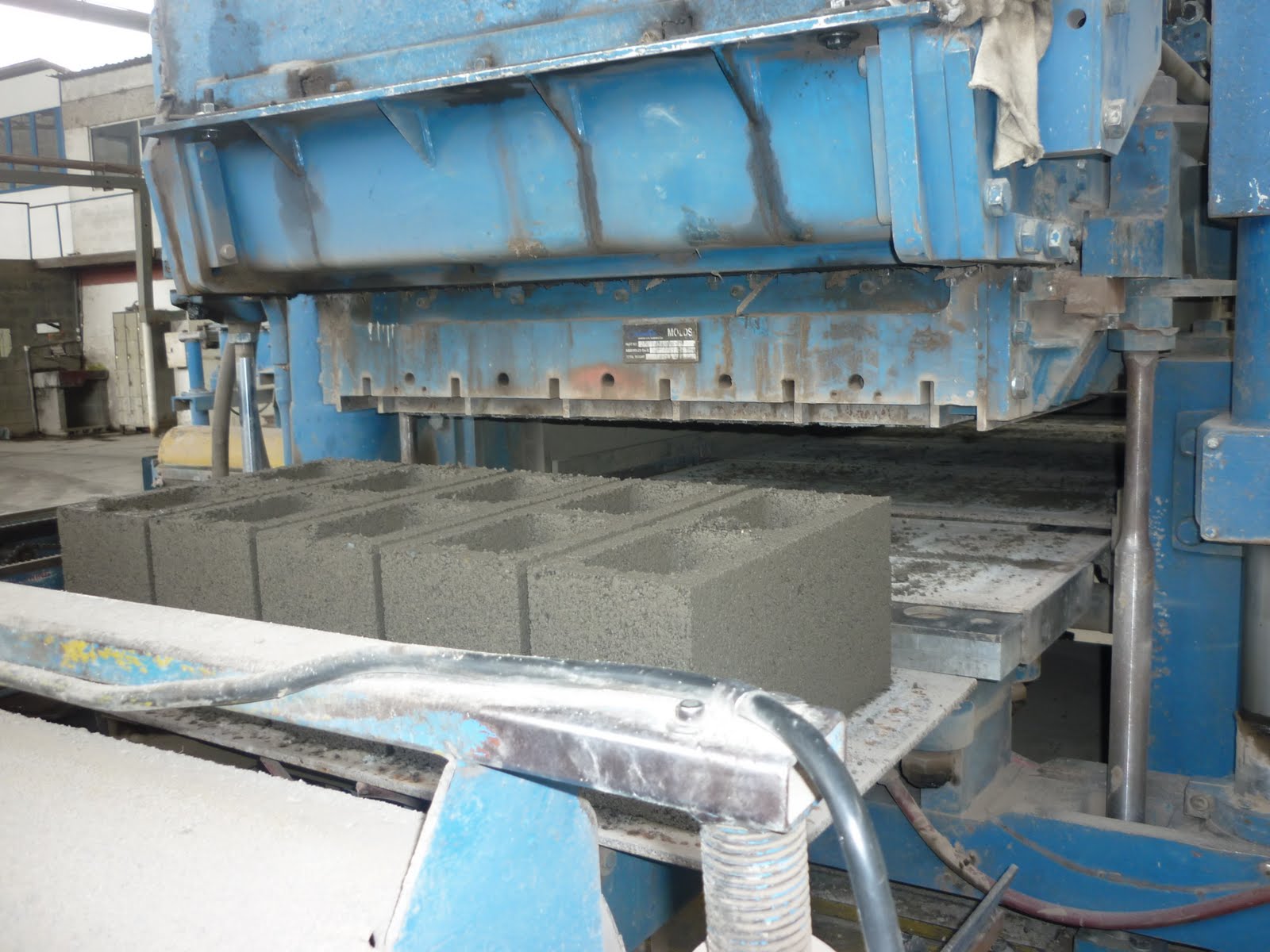

La produccion de block es su fuerte en las 4 sedes poseen en total 9 maquinas productoras de block, cada una produce 160 blocks por hora, y se encuentran repartidas en cada una de las 4 sedes.
